無約束型波紋補償器河南工程師解析
2016-9-24 8:18:45??????點擊：
補償器習慣上也叫伸縮節,波紋膨脹節或波紋管補償器，是用以利用波紋管補償器膨脹節的彈性元件的有效伸縮變形來吸收管線、導管或容器由熱脹冷縮等原因而產生的尺寸變化的一種補償裝置，屬于一種補償元件?？蓪S向，橫向，和角向位移的的吸收，用于在管道、設備及系統的加熱位移、機械位移吸收振動、降低噪音等。

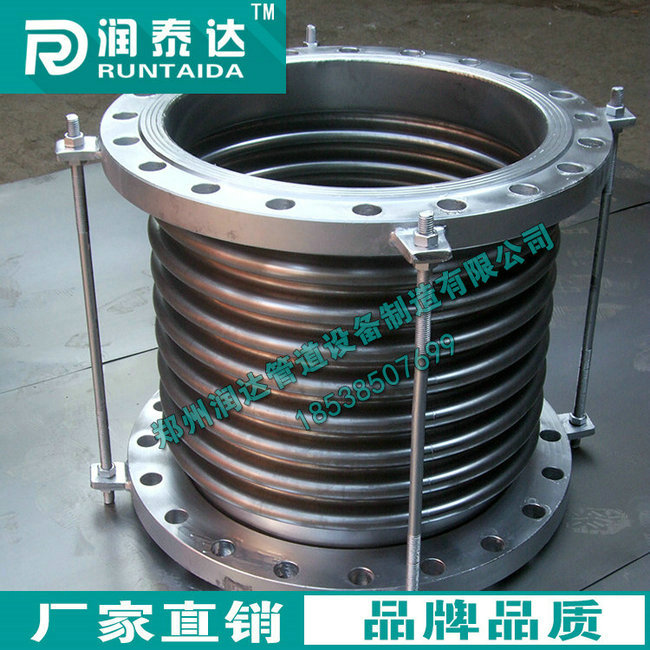

無約束型波紋補償器
一、結構特點
無約束膨脹節是一種新型波紋補償器。它具有體積小、價格低、具有可靠的抗失穩性和自導向結構，使過去膨脹節附近的導向支架過密的問題得以改善，因此方便了安裝，工作可靠，工程造價低。該產品問世以來受到了廣大用戶的歡迎。
二、使用說明
“無約束”是因以往的軸向型補償器(波紋管)對使用有較多約束條件得名的。無約束型波紋管完全消除了以往軸向型補償器對導向支架間距的L1≤4D，L≤14D和L3的要求。我廠生產的無約束型補償器(無約束型波紋管)已實現了管架間距“無約束”的最后目標。無約束補償器(無約束型波紋管)不僅具有柱狀穩定性，還具有自導向能力。所以無約束型波紋管完全消除 4D、14D、L3的約束，克服安裝誤差，體積小，安全可靠的特點，可以消除以往軸向型補償器易發生的扭彎和失穩等常見病，并對管道保溫也帶來了很大的方便。
